Рад приветствовать всех, друзья. Сегодня хочу рассказать вам историю про шуруповерт. Мой старый шуруповерт, похожий на тот, что изображен в заголовке, перестал работать потому, что аккумуляторы, которые я брал для него, выработали свой ресурс. И я решил переделать его на литий-ионные аккумуляторы, так как родных аккумуляторов для него теперь днем с огнем не сыскать. Собственно, сам шуруповерт переделывать не потребовалось, а вот с аккумуляторами я слегка повозился. Прежде всего, для этой цели были заказаны на Али сами аккумуляторы. Аккумуляторы выбрал высокотоковые - на 30А и с припаянными проводами для коммутации.

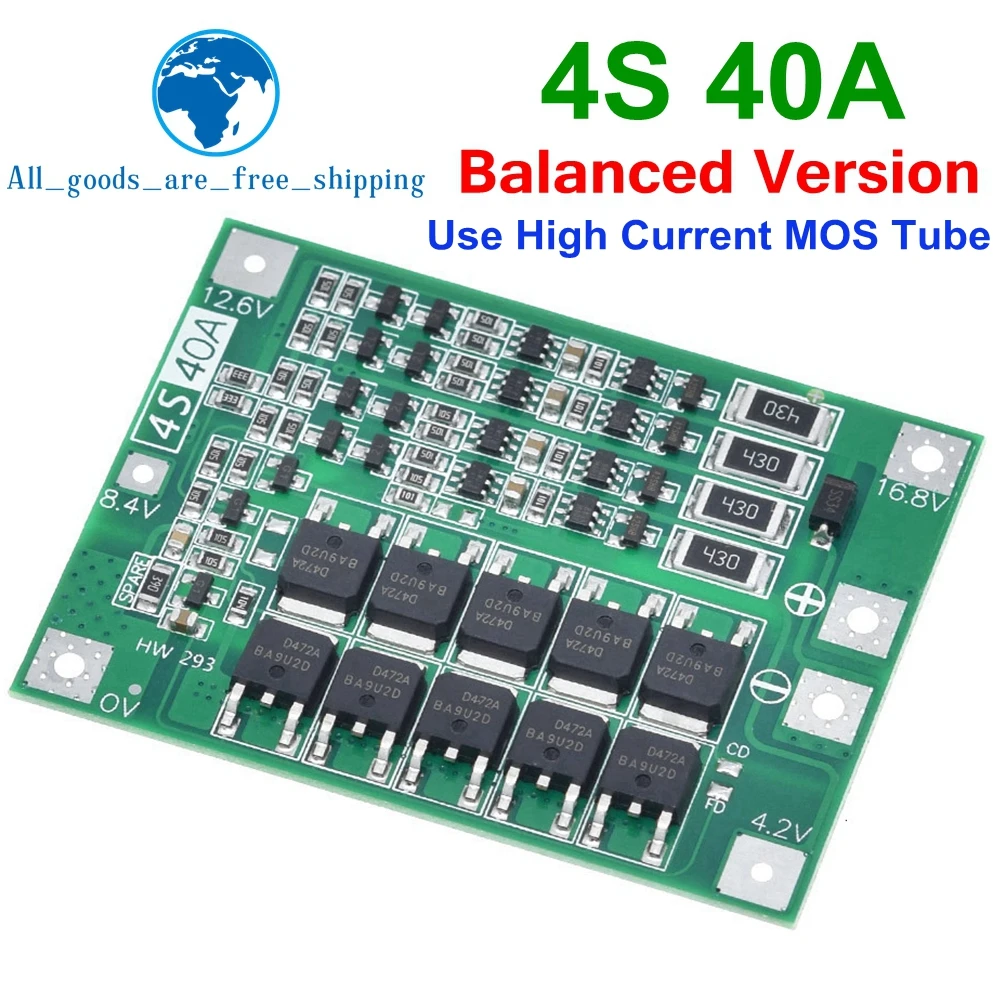

Так же была заказана плата, следящая за зарядом, балансировкой и разрядом батарей. Плату тоже брал высокотоковую и с функцией балансировки - с ней аккумуляторы проживут дольше и чувствовать себя будут лучше.

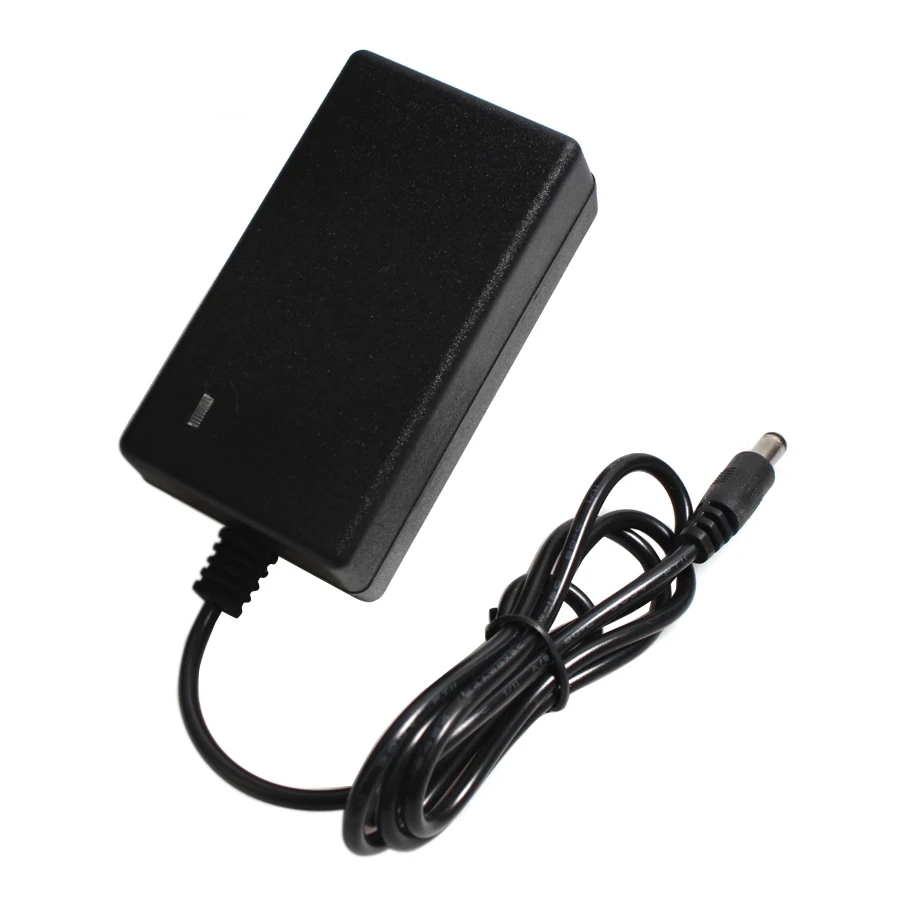

Зарядка для этого вида аккумуляторов тоже нужна своя, старая не подойдет. Литиевые аккумуляторы заряжаются по другому алгоритму, нежели никель-метал-гидридные. Слава богу, что в алгоритмы нам вникать не надо, на Али есть готовые решения.
Ну и заказал заодно и разъем для зарядки, который установлю прямо на аккумулятор.
В интернете описано много способов такого рода переделок, но везде в основном переделывают 12В шуруповерты. У меня же был 18В инструмент. Поэтому я взял для него 5 аккумуляторов (5х4В=20В), соответствующую плату защиты на 5 аккумуляторов (5S) и блок заряда на 21В. Небольшое отклонение по напряжению в бОльшую сторону мотор выдержит. Итак, как все пришло - скрепил между собой литиевые аккумуляторы, припаял плату контроля и уложил все это в корпус от старого блока аккумуляторов и собрал.
Как видите, свободного места осталось предостаточно. Аккумулятор получился гораздо легче оригинального, при этом имея гораздо лучшие параметры - емкость 3Ач против 1,28Ач и напряжение 20В против 18В. Ток такие аккумуляторы способны выдержать до 30А, как писал уже выше. И заряжаются они гораздо быстрее прежних.
Все собрал и проверил - шуруповерт бодро крутит и будет работать и дальше, помогая мне по дому. Вот так я дал своему шуруповерту, можно сказать, вторую жизнь. Причем по цене это все вышло не дороже оригинальной батареи.
Заказывал все с Али. Продавцы, в общем то, везде адекватные, высылают быстро, но самой дешевой службой доставки. Не смотря на то, что доставка во многих случаях платная, хотя и копеечная, идут товары не быстро. Разъем вот до сих пор не пришел ещё. В общем, я доволен, что оживил свой шуруповерт.
#литий в шуруповерт #переделка шуруповерта на литий #проверил сам
